Стиз Д изначально создавался для нанесения до установки оконного блока, поэтому сочетает в себе требования сразу двух направлений – наружного и внутреннего применения. С одной стороны, он должен быть безопасным для работы в помещениях, с другой – устойчивым к воздействию внешней среды до момента установки окна.
Чтобы обеспечить экологичность и безопасность, мы разработали Стиз Д на водной основе. Однако замерзание воды изначально ограничивало возможность работы в холодное время года. Стояла задача расширить диапазон температур – и благодаря особой рецептуре нам удалось снизить минимальную температуру нанесения до -10 °C.
Для подтверждения работоспособности состава при отрицательных температурах в лаборатории провели серию испытаний. Изучали два ключевых показателя: как формируется защитная плёнка Стиз Д на морозе и сохраняется ли адгезия монтажной пены к проему при температуре -10 °C.
Формирование плёнки при отрицательной температуре
Задача первого этапа – проверить, способен ли состав Стиз Д сформировать прочную и сплошную плёнку при отрицательных температурах. Для этого материал нанесли в два слоя на охлаждённые образцы из бетона и кирпича, после чего оставили их отверждаться в климатической камере и в уличных условиях.
Через сутки после нанесения проводили проверку состояния поверхности с помощью чёрной ветоши: если материал пылит или оставляет след на ткани, значит, плёнка не сформировалась полностью. Результаты испытаний в разных условиях представлены в таблице ниже.
| Условия проведения испытания | Время |
|
Время образования поверхностной пленки при t = 22 °C и φ = 62%, ч |
2 ч 25 мин |
|
t = минус 5 °C (через сутки) |
Трещин, пыления и подлипа нет |
|
Уличные условия на момент исследований (дневная и ночная температура в г. Рошаль – минус 6 °C/минус 15 °C) |
Пленкообразование произошло между 2 и 24 ч после нанесения. Через 24 ч после нанесения пленка при переносе в лабораторию не размягчилась и сохранила свой внешний вид. Трещин, пыления и подлипа нет |
|
t = минус 10 °C (через сутки) |
Трещин, пыления и подлипа нет |
|
t = минус 15 °C (через сутки) |
На черной ткани заметно "пыление" материала |
Фотографии образцов после температурных воздействий приводим далее.

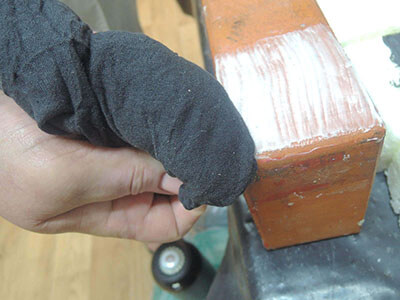

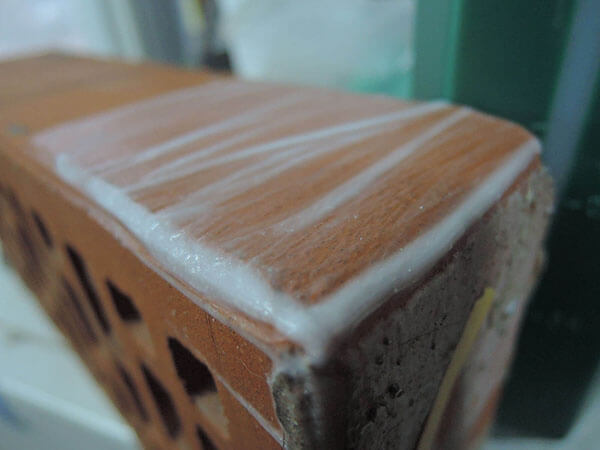

Рисунок 1 - Внешний вид пленки после отверждения при температуре минус 5 °C

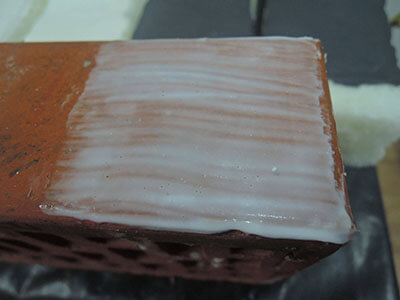

Рисунок 2 - Внешний вид пленки после отверждения при температуре минус 10 °C

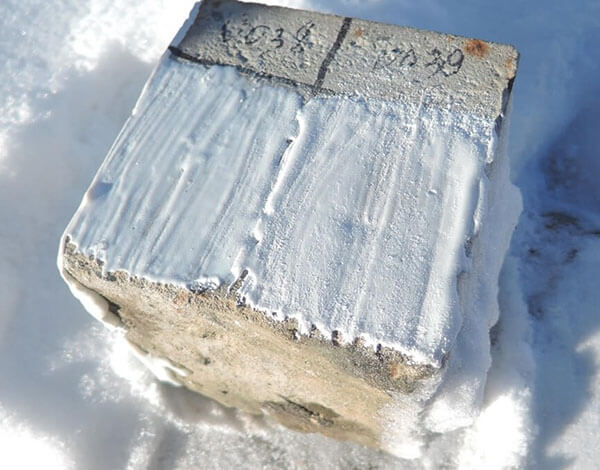

Рисунок 3 – Внешний вид пленки после отверждения в уличных условиях (февраль, г. Рошаль)

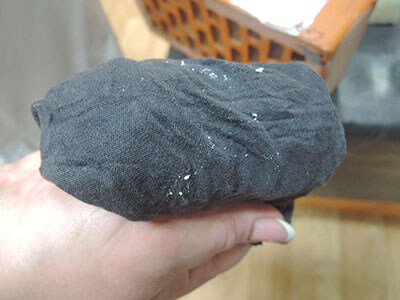

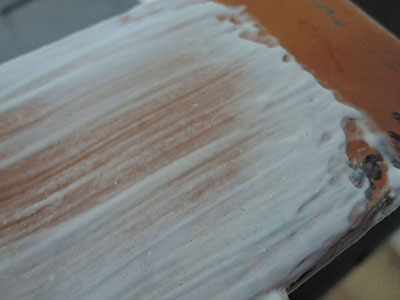

Рисунок 4 – Внешний вид пленки после отверждения при температуре минус 15 °C
Результаты испытаний показали, что состав Стиз Д сохраняет способность к формированию прочной и сплошной плёнки при отрицательных температурах. В лабораторных условиях – при температуре (23 ± 2) °С и относительной влажности (60 ± 10)% – поверхностная плёнка образуется через 2 часа 25 минут, что соответствует нормальному процессу пленкообразования. Полученные данные использовались как базовые для сравнения с результатами испытаний при отрицательных температурах. Результаты испытаний показали, что состав Стиз Д сохраняет способность к формированию прочной и сплошной плёнки при отрицательных температурах.
При понижении температуры до -5 °C и -10 °C материал также успешно формирует водо- и пароизоляционный слой: через сутки на поверхности не наблюдалось трещин, липкости или пыления. В уличных испытаниях плёнка также оставалась стабильной: после 24 часов выдержки и последующего переноса в помещение лаборатории она не размягчилась и сохранила внешний вид. Процесс плёнкообразования в данном случае завершался в промежутке между 4 и 24 часами после нанесения.
При экстремальной температуре -15 °C зафиксированы отдельные поверхностные трещины и "пыление", что указывает на отслоение частиц материала с поверхности.
Вывод
Проведённые испытания подтвердили, что Стиз Д сохраняет работоспособность и способность формировать прочную защитную плёнку при отрицательных температурах. Даже при нанесении на охлаждённые поверхности из бетона и кирпича материал показал устойчивое плёнкообразование без дефектов при температурах до -10 °C.
